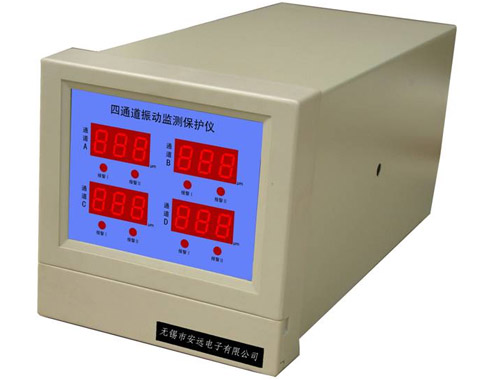

XZD-4型四通道振動監控儀,配接XT-1振動速度傳感器，對旋轉機械的振動烈度進行長期監測，可以監測旋轉機械的垂直、水平方向的振動，振動烈度值大小由儀器前面板的表頭顯示，同時具有標準的電流輸出，可與各種DCS、PLC系統配接，當振動值超限時，本儀器可外接聲光報警器以提示現場操作人員采取防范措施，并有報警、危險開關量輸出，保護機器安全可靠運行。
主要功能
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的軸瓦振動的監視和保護。
功能說明（智能型）：
1. 顯示功能
振動測量值、Ⅰ值報警、 Ⅱ值報警設定值，可分別在LED數碼管上顯示。
2. 報警功能
當振動烈度超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備。
3. 報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。
4. 自診斷功能
具備上電、掉電檢測功能，同時斷開報警輸出回路，能有效地抑制儀表的誤報警。
5. 輸出接口
設有電流輸出接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
技術參數：
1. 傳感器輸入：XT-1振動速度傳感器，靈敏度：20mV/mm/S±1%，頻響：5～1000Hz
2. 顯示方式：3位數碼管顯示，準確度:±0.5％
3. 測量范圍：0～500μm（峰—峰值）
0～50mm/s（真有效值）
4. 電流輸出：4～20mA或0～10mA,負載≦500Ω
5. 報警接點容量：AC220V/3A，DC28V/3A
6. 工作環境: 溫度：0～55℃ 相對濕度：≤95%
7. 工作電源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安裝方式: 盤式
9. 整機尺寸：160（寬）×160（高）×320（深）mm
10. 開孔尺寸：152+1（寬）×152+1（高）mm
定貨指南：
1. XZD-4型振動烈度監控儀必須配置XT-1型振動速度傳感器。
2. 選型代號：
XZD-4—A□□—B□□—C□□—D□□
量程選擇A□□：
0 1—— 0～10.0mm/S；
0 2—— 0～20.0mm/S；
0 3—— 0～50.0mm/S
電流輸出B□□：
0 1—— 4～20mA；
0 2—— 0～10mA
傳感器選擇C□□（XT-1振動速度傳感器）：
0 1—— XT-1型
報警延遲D□□：
0 1—— 0.1秒；
0 2—— 1秒；
0 3—— 3秒
